PROFILE

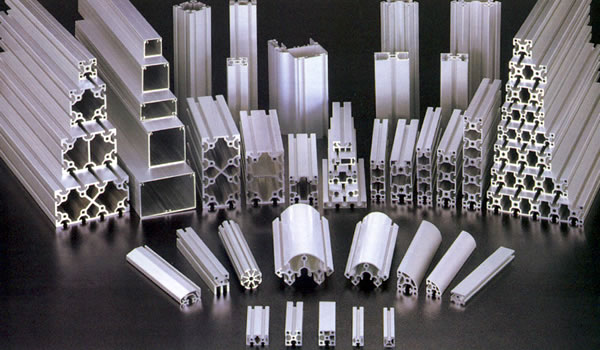

모듈라 콘스트럭션 시스템

NPS 노듈라 콘스트럭션 시스템은 철강재의 절단, 용접, 사상, 도장등의 작업공정을 줄여주고 규격화된 알루미늄을 이용해서 간단하고, 심플한 조립방법을 실현한 시스템 구조재입니다

NPS PROFILE SYSTEM에는 T홈의 규격이 4종류가 있습니다.
-Line 5:T홈 규격 5mm
-Line 6:T홈 규격 6mm
-Line 8:T홈 규격 8mm
-Line 10:T홈 규격 10m

NPS는 규격화된 단면형상을 가진 알미늄 압출재로서 T홈의 규격이 통일되어 있으며 용접이 전혀 필요없는 모듈라 콘스트럭션 시스템으로 기계의 메인프레임 설계를 표준화 할 수 있으며 설계단계에서부터 원가절감이 확실히 나타납니다

NPS 출고 규격
-PROFILE 40*80이하
:L=5,000mm
:L=6,000~7,000mm(주문사양)
-PROFILE 80*80이상
:L=4,000~5,000mm

PROFILE의 재질 특성

1.재질:알루미늄 PROFILE의 재질은 A6N015-T5를 사용합니다.
2.재질의 특성:A6N01S-T5는 기존 A60635-T5의 강도를 개선한 PROFILE SYSTEM에 적합한 합금 재료입니다.
3.A6N01 소재의 장점
-A6N01은 소재 자체강도가 뛰어나며 압출시 곡률 허용치(자중에 의한 휨오차 +0.5mm이하)가 적어 진적도를 유지할 수 있습니다.
-복잡한 형상도 가능하므로 2차 MOMENT가 큰 형상이 구성됩니다. 즉 강도가 50*50*6t 구조용 철앵글과 60*60 PROFILE의 비교시 PROFILE이 1.2배의 이상의 강도를 가지는 반면 중량은 1/3정도 입니다.
-강도 및 강도가 높아 PROFILE에 직접 탭을 가공하여 WRENCH BOLT로 조립이 가능합니다.
※A6063의 경우 Tapping시 재질이 견디지 못합니다.
4.절단 및 조립시 단순한 절단작업만으로도 ±0.3mm의 정밀도가 유지됩니다.
4.표면처리:알라마이트처리 매트사상
최소층 두께:15㎛이상
피막강도:HV=250-350

재질명 인장강도(kgf/㎟) 내력(kgf/㎟) 연신율(%) 비고

A6063-T5 15이상 11이상 8이상 시료두께
6mm이하

A6N01-T5 23이상 18이상 8이상

A6061-T5 27이상 24이상 8이상
